سرور HP طرفداران بسیار زیادی دارد و یکی از دلایل اصلی این محبوبیت ارائه قطعات موردنیاز سرور است. همانطور که می‌دانید سرورهای اچ پی از پردازنده‌های اینتل زئون استفاده می‌کنند. نحوه چیدمان رم سرور hp، با توجه به مدل سرور و ظرفیت‌های آن، متفاوت است. البته چیدمان رم در برخی از مدل‌ها، تا حد زیادی یکسان است. برای چیدمان رم های سرور، باید سرور را خاموش کنید؛ سپس دستگاه را از رک جدا کرده و درب پنل را باز کنید. اما برای چیدمان رم سرور hp، باید بورد اصلی، شیارهای رم که با نام شیار DIMM شناخته می‌شوند را بررسی کنید. سرورهای مختلف، دارای تعداد DIMM های متفاوتی هستند که حداکثر ظرفیت رم سرور را تعیین می‌کند.

نحوه چیدمان رم در سرور DL380 G10

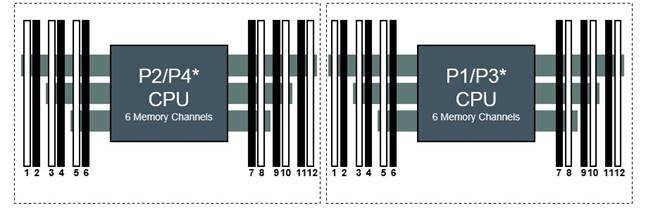

در تصویر زیر معماری رم سرور DL380 g10 را مشاهده می‌کنید. همان‌طور که می‌بینید این سرور DL380 g10 از دو پردازنده پشتیبانی می‌کند و به ازای هر پردازنده، شش کانال وجود دارد که هر کدام از کانال‌ها دارای دو شکاف dimm هستند. در چیدمان رم‌ها باید به حفظ تعادل dimmها دقت کنید.


نحوه چیدمان رم‌ها در اسلات‌ها در سرور DL380 g10:

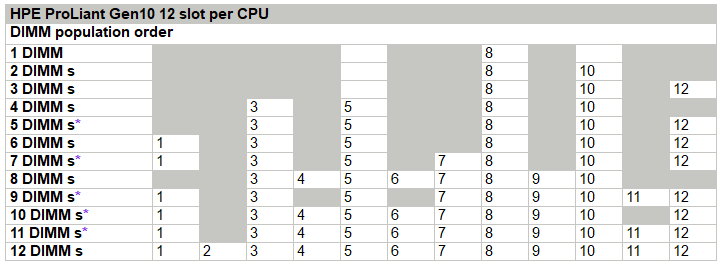

در تصویر زیر نحوه چیدمان رم‌ها در اسلات‌ها، براساس تعداد رم‌ها مشخص شده است. به طور مثال در صورتی که قصد داریم سه رم را به سروری با یک cpu متصل کنیم، باید آن‌ها را در اسلات‌های 8، 10 و 12 جایگذاری کنیم. دقت کنید که این شکل شرایط نصب رم را برای یک cpu توضیح می‌دهد. بنابراین براساس اصل «توازن رم‌ها در cpuها» اگر شش رم برای دو cpu داشته باشیم، باید آن‌ها را در اسلات‌های 8، 10 و 12 مربوط به هر دو cpu جایگذاری کنیم.


نحوه چیدمان رم سرور DL380 g10 plus:

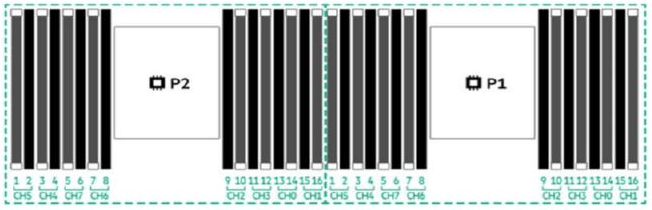

در تصویر زیر معماری رم سرور DL380 g10 plus را مشاهده می‌کنید. همان‌طور که می‌بینید سرور DL380 g10 plus از دو پردازنده پشتیبانی می‌کند و به ازای هر پردازنده، هشت کانال وجود دارد که هر کدام از کانال‌ها دارای دو شکاف dimm هستند. در چیدمان رم‌ها باید به حفظ تعادل dimmها دقت کنید.

نحوه چیدمان رم‌ها در اسلات‌ها در سرور DL380 g10 plus:

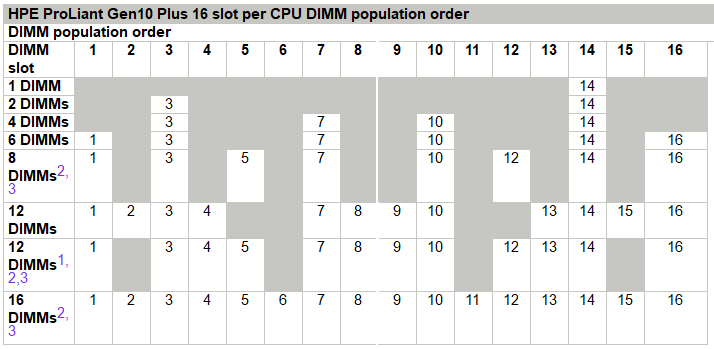

در تصویر زیر نحوه چیدمان رم‌ها در اسلات‌ها، براساس تعداد رم‌ها برای یک CPU مشخص شده است.


نحوه چیدمان رم‌ها در اسلات‌ها در سرور DL380 g11:

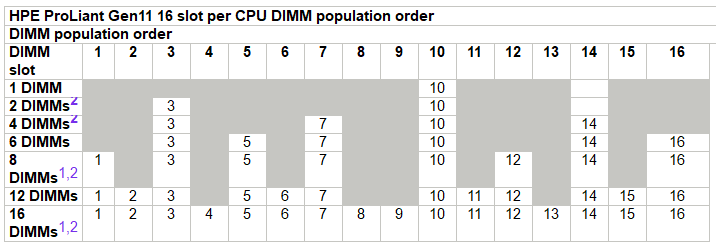

سرور DL380 g11 شباهت‌های بسیاری به سرور DL380 g10 plus دارد.سرور DL380 g10 plus نیز از هشت کانال رم به ازای هر cpu پشتیبانی می‌کند و می‌توان تفاوت این دو سرور را در مدل و سرعت رم‌های قابل پشتیبانی آنها دانست. در تصویر زیر نحوه چیدمان رم‌ها در اسلات‌ها، براساس تعداد رم‌ها مشخص شده است.
